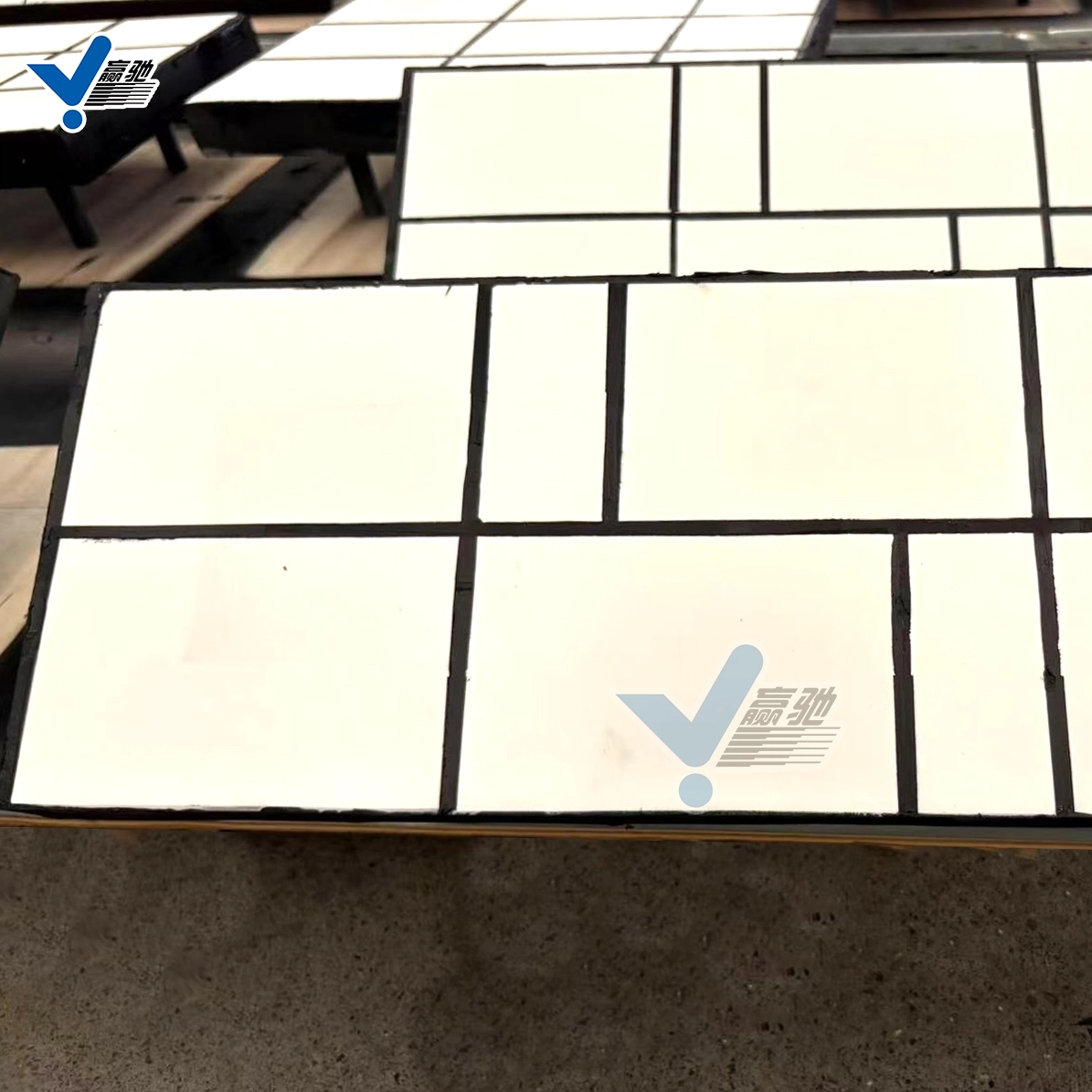

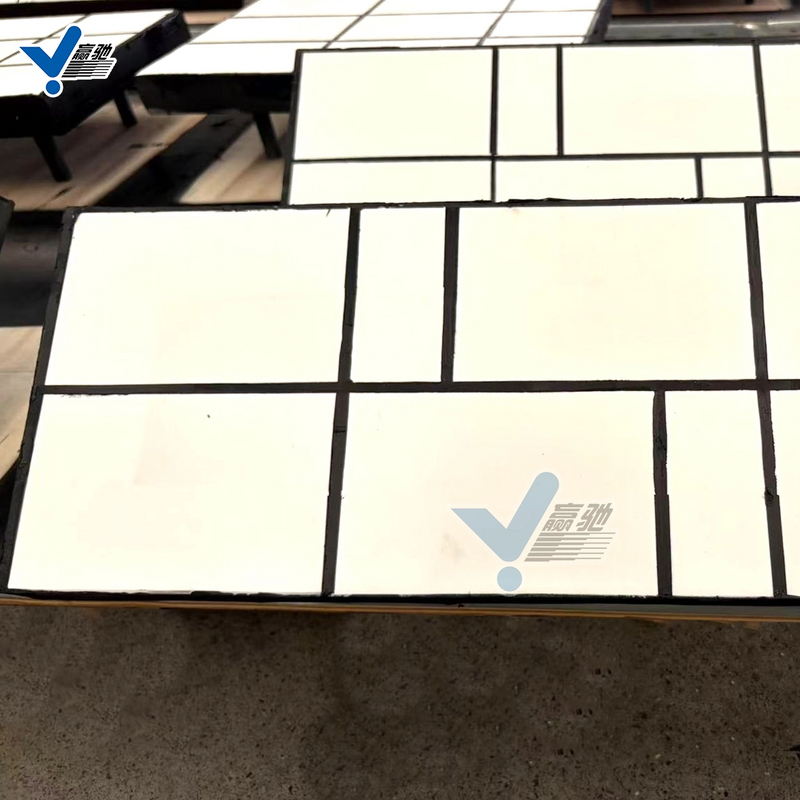

三合一耐磨陶瓷復合襯板是一種將氧化鋁陶瓷板、橡膠層與鋼板基底通過硫化工藝復合而成的新型耐磨材料，廣泛用于高磨損、高沖擊的工業場景（如礦山、電力、水泥、冶金等行業）。其核心設計理念是通過材料協同實現“高耐磨+抗沖擊+易安裝”的平衡，以下從結構、優勢、應用領域展開分析：
三合一復合襯板由三層結構復合而成，各層功能互補：
氧化鋁陶瓷板（耐磨層）
材質：高純度氧化鋁（Al?O?含量≥92%），莫氏硬度9級（接近鉆石），耐磨性是鋼的10-20倍。
作用：直接接觸物料，承受主要磨損（如礦石、煤粉、灰渣的沖擊與摩擦），是襯板耐磨性的核心保障。
橡膠層（緩沖層）
緩沖物料沖擊：吸收陶瓷層受到的瞬時沖擊力，避免陶瓷因應力集中開裂；
密封與減震：減少物料進入陶瓷與鋼板間隙，同時降低設備運行噪音；
適應設備形變：橡膠的彈性可適應襯板安裝面的微小不平整，提升貼合度。
材質：高彈性橡膠（如天然橡膠、丁腈橡膠），厚度通常2-5mm。
鋼板基底（支撐層）
提供結構強度：支撐陶瓷與橡膠層，承受設備運行時的機械應力（如振動、拉伸）；
便于安裝：通過螺栓或焊接固定于設備內壁，確保襯板整體穩定性；
散熱與防腐：鋼板可輔助散熱（橡膠耐高溫性有限），部分場景采用不銹鋼基底提升耐腐蝕性。
材質：碳鋼或不銹鋼（厚度通常5-10mm），表面經噴砂處理。
相比單一材料襯板（如全陶瓷襯板、全橡膠襯板或鋼襯板），三合一復合襯板通過材料協同實現以下優勢：
高耐磨與抗沖擊的平衡
陶瓷層提供優良耐磨性，但脆性大（抗沖擊性差）；橡膠層緩沖沖擊，避免陶瓷開裂；鋼板基底支撐整體結構，三者結合解決了“耐磨不抗沖、抗沖不耐磨”的矛盾。
典型場景：礦山濕法球磨機的排礦端（物料粒度大、沖擊強），傳統全陶瓷襯板易因沖擊開裂，而三合一襯板可長期穩定運行。
長壽命與低維護成本
陶瓷層磨損后僅需更換局部襯板（橡膠與鋼板可復用），維護成本低于全陶瓷襯板（整體更換）；
橡膠層緩沖延長陶瓷壽命，鋼板基底避免襯板變形，綜合壽命是傳統鋼襯板的3-5倍。
適應復雜工況
耐腐蝕：橡膠層可隔離腐蝕性物料（如濕法選礦的酸性漿料）與鋼板，避免鋼襯板銹蝕；
耐高溫：橡膠層耐溫范圍（通常-30℃~120℃）可通過配方調整（如耐高溫丁腈橡膠），適配水泥窯、燃煤鍋爐等高溫場景；
低噪音：橡膠層吸收振動，設備運行噪音降低20-30dB（相當于從“電鋸聲”降至“正常交談聲”）。
易安裝與適配性
鋼板基底可通過螺栓或焊接快速安裝，適配球磨機、輸送管道、旋流器等多種設備；
橡膠層彈性可適應設備內壁的微小變形，避免因安裝面不平導致的襯板脫落。
三合一耐磨陶瓷復合襯板廣泛用于高磨損、高沖擊、腐蝕性的工業場景，典型應用包括：
礦山與選礦
球磨機進/排料端、筒體襯板：處理鐵礦、銅礦、金礦等粗磨/細磨工況，替代傳統鋼襯板，減少停機維護；
輸送管道、溜槽：輸送礦石、尾礦漿，解決金屬管道磨損快的問題。
電力與煤化工
燃煤鍋爐磨煤機襯板：研磨煤粉時，陶瓷層耐煤粉沖刷，橡膠層緩沖煤塊沖擊，鋼板基底適應鍋爐振動；
煤泥輸送系統：處理高水分煤泥，橡膠層密封防止?jié)B漏，陶瓷層耐煤泥磨損。
水泥與建材
水泥窯預熱器、分解爐襯板：耐高溫（≤120℃）與灰渣磨損，替代傳統耐火磚，延長使用壽命；
砂石線破碎機襯板：處理石灰石、花崗巖等硬巖，陶瓷層耐碎石沖擊，橡膠層減少噪音。
冶金與化工
冶金爐渣處理設備：如鋼渣破碎機、渣漿泵，耐高溫渣塊磨損與腐蝕；
化工反應器內襯：處理酸堿漿料（如鈦白粉酸解后研磨），橡膠層隔離腐蝕，陶瓷層耐物料沖刷。
| 對比維度 | 三合一復合襯板 | 全陶瓷襯板 | 鋼襯板 |
|---|---|---|---|
| 耐磨性 | 高（陶瓷層） | 高（但脆性大） | 較低（易磨損） |
| 抗沖擊性 | 高（橡膠緩沖） | 低（易開裂） | 中（鋼板變形后磨損加快） |
| 耐腐蝕性 | 高（橡膠隔離腐蝕） | 中（陶瓷耐酸堿） | 低（易銹蝕） |
| 安裝便利性 | 高（螺栓/焊接） | 低（需精密安裝） | 中（焊接固定） |
| 綜合壽命 | 長（3-5倍于鋼襯板） | 中（易開裂導致更換頻繁） | 短（1-2年） |
| 適用場景 | 高磨損+高沖擊+腐蝕性 | 純高磨損（無沖擊） | 低磨損或短期使用 |
五、連接方式：焊接和螺栓
1、適應溫度：-40℃~100℃
2、使用對象：各種設備及管道的防磨內襯（如落料槽，料斗，溜槽等）。
氧化鋁耐磨陶瓷簡介：
氧化鋁耐磨陶瓷，是以α氧化鋁粉為基礎原料，經過壓制成型，高溫?zé)Y(jié)制作而成的耐磨陶瓷制品，根據氧化鋁含量的不同分為92%、95%兩種
三合一耐磨陶瓷復合襯板通過“陶瓷耐磨+橡膠緩沖+鋼板支撐”的協同設計，解決了傳統襯板“耐磨不抗沖、抗沖不耐磨”的痛點，尤其適用于礦山、電力、水泥等高磨損、高沖擊的工業場景。其長壽命、低維護成本、易安裝的特性，已成為高端耐磨材料領域的優選方案，未來隨著硫化工藝與材料配方的優化（如耐高溫橡膠、超薄陶瓷層），應用范圍將進一步拓展。
淄博贏馳產品優勢：技術成熟，質量穩定，模具多，可做各種規格以滿足客戶需求，可提供施工指導
陶瓷項目 | 指標 | |
氧化鋁含量 | 92% | 95% |
密度 | 3.6 | 3.65 |
洛氏硬度HRA | 85 | 86 |
抗壓強度 | 850 | 950 |
產品厚度范圍：
陶瓷：3-90mm，10mm厚以上具備更好的耐沖擊性
橡膠：4-10mm，橡膠厚度5mm厚度左右即可，沒必要太厚
鋼板：4-10mm，主要是復合板的基板，用于固定螺栓，沒必要太厚，根據復合板總厚度調節即可
